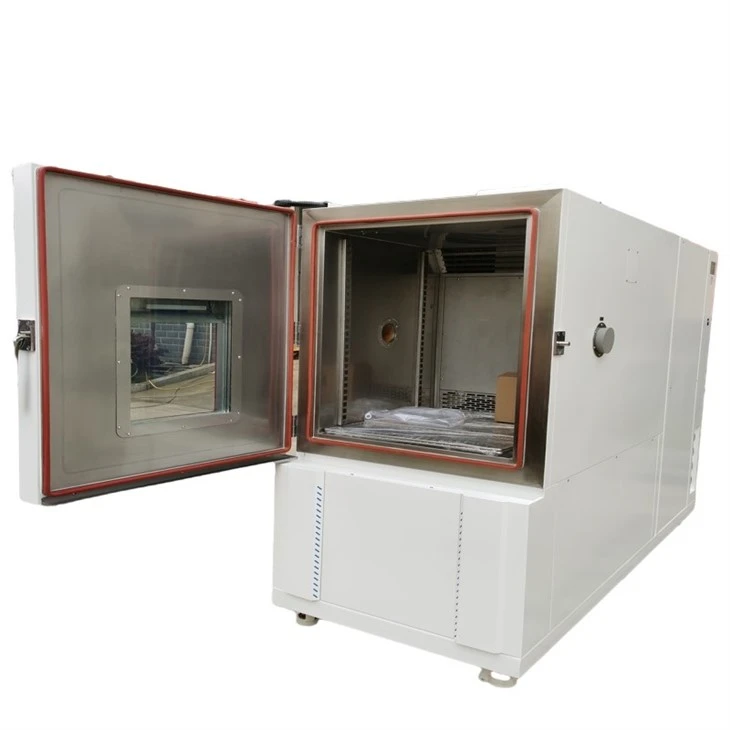

Temp aylanish kamerasi

Temp aylanish kamerasimahsulot ishonchliligini tekshirish uchun haroratning haddan tashqari o'zgarishi sharoitlarini simulyatsiya qilish uchun ishlatiladigan laboratoriya sinov qurilmasi. Qurilma kameradagi harorat, namlik va shamol tezligi kabi parametrlarni taqlid qilish va nazorat qilish orqali turli muhitlarda mahsulotlardan foydalanishni taqlid qiladi, zavodlar va tadqiqotchilarga turli xil haroratli muhitlarda mahsulotlarning ishlashini tushunishga yordam beradi va shu bilan mahsulotlarning ishlashi va ishonchliligini baholaydi. harorat tez o'zgarib turadigan muhitlar

A. Temperatura kamerasining ichki kamerasi materiali: zanglamaydigan po'latdan yasalgan plastinka (SUS №304)

B. Tashqi quti materiali: atomizatsiya bilan ishlov berish orqali zanglamaydigan po'latdan yasalgan plastinka (SUS №304) yoki sovuq plastinka bo'yoqlari (ixtiyoriy)

C. Izolyatsiya materiallari: qattiq poliuretan ko'pik va shisha yünü

D. Havo aylanish tizimi:

(1) 1 90Vt dvigatel

(2) Zanglamaydigan po'latdan kengaytirilgan mil

(3) Ko'p qanotli fan (SIRCCO FAN)

E. Box eshigi: bir qismli eshik, bitta oyna, chap ochilish, o'ng tomonda tutqich

(1) Oyna 260 * 340 * 40 mm 3 qatlamli vakuum qatlami

(2) Yassi o'rnatilgan tutqich

(3) Orqaga tugmasi: SUS #304

Muzlatish tizimi:

A. Temperatura kamerasining kompressori: Frantsiyadan import qilingan to'liq yopiq kompressor

B. Sovutgich: ekologik toza sovutgich R404A

C. Kondensator: sovutish bilan qanotli vosita

D. Evaporator: fin turi ko'p bosqichli avtomatik yuk hajmini sozlash

E. Boshqa aksessuarlar: qurituvchi, sovutgich oqimi oynasi, kengaytirish valfi

F. Kengaytirish tizimi: quvvatni boshqarish sovutish tizimi

Boshqarish tizimi:

Janubiy Koreyadan import qilingan original, LCD 7-dyuymli Koreya 880 displeyli LCD sensorli panel, ekran dialogiga kirish ma'lumotlari,

Temperaturali kameraning texnik sxemasi

Harorat va namlik bir vaqtning o'zida dasturlashtirilishi mumkin, egri ko'rsatish, o'rnatilgan qiymat / ko'rsatish qiymati egri. Har xil signallarni alohida ko'rsatish mumkin, muvaffaqiyatsizliklar yuzaga keladi

Nosozlik ekranda ko'rsatilganda, nosozlikni bartaraf etish va noto'g'ri ishlashni bartaraf etish mumkin. PID boshqaruv funktsiyalarining bir nechta guruhlari, aniq monitoring funktsiyalari va ma'lumotlar shaklida ekranda ko'rsatiladi.

1. Tekshirgichning texnik xususiyatlari:

a. Aniqlik: harorat ±0,1 daraja, namlik ±1%RH

b. Ruxsat: harorat ±0,1, namlik 1%RH

c. Harorat qiyaligi: 0.1~9,9 o'rnatilishi mumkin

d. Yuqori va pastki chegara kutish va signal funktsiyasi bilan

e. Harorat va namlik kirish signalini tanlash PT 100ũ×2 (quruq lampochka va nam lampochka)

f. Harorat va namlikni konvertatsiya qilish chiqishi: 4 ~ 20MA

g. PID nazorat parametrlarini sozlashning 6 guruhi, PID avtomatik hisoblash, quruq va ho'l lampochkani avtomatik tuzatish.

2. Ekranni ko'rsatish funktsiyasi:

a. Kiritishga teging, variantlarni to'g'ridan-to'g'ri ekranda ko'rsatish

b. Harorat va namlik sozlamalari (SV) va haqiqiy (PV) qiymatlarini bevosita ko'rsatish (ingliz tilida)

c. U joriy dastur raqamini, segment raqamini, qolgan vaqtni va aylanish vaqtlarini ko'rsatishi mumkin

d. Kumulyativ vaqt funksiyasini ishga tushirish

e. Harorat va namlik dasturini sozlash qiymati real vaqt rejimida dastur egri chizig'ini bajarish funktsiyasi bilan grafik egri chiziqda ko'rsatiladi.

f. Alohida dasturni tahrirlash ekrani bilan harorat, namlik va vaqtni to'g'ridan-to'g'ri kiritish;

3. Dastur quvvati va boshqaruv funksiyasi:

a. Mavjud dastur guruhlari: 100 tagacha guruh

b. Foydalanadigan xotira hajmi: jami 5000 SEGMENTLAR

c. Buyruqlar qayta-qayta bajarilishi mumkin: har bir buyruq 9999 martagacha bo'lishi mumkin

d. Dasturning ishlab chiqarilishi tahrirlash, tozalash va boshqa funktsiyalar bilan dialog uslubini qabul qiladi

e. SEGMENTLAR vaqt sozlamalari 0~530Soat59Min

f. O'chirilgan dastur xotirasi bilan u avtomatik ravishda ishga tushadi va quvvat tiklangandan keyin dasturni bajarishda davom etadi

g. Dasturni bajarish jarayonida grafik egri chizig'ini real vaqt rejimida ko'rsatish

h. Sana va vaqtni sozlash funktsiyasi bilan

i. Kalit va ekran qulfi (LOCK) funksiyasi

Standart konfiguratsiya:

A. Elektr kabeli 4.0 mm²*3 yadroli

B. 232 ta eksport terminali

C. Zanglamaydigan po'latdan yasalgan SUS # 304 kvadrat zımbalama po'lat plastinka tokchasi

D. 8 zanglamaydigan po'latdan sozlanishi oraliq qisqichlar

E. Bitta 11 Vt energiya tejovchi yoritgichli oyna chiroqi

F. Tananing chap tomonida bitta ps50 mm sinov teshigi va bitta zanglamaydigan po'latdan yasalgan teshik qopqog'i.

G. Standart sinov uchun 1 dona to‘qilmagan mato

H. Tekshirish moslamasi bo'yicha qo'llanmaning bitta to'plami, foydalanish bo'yicha qo'llanma

Atrof:

(1). Ruxsat etilgan ish harorati oralig'i 0~35 daraja

(2). Ishlash kafolati diapazoni: 5 ~ 35 daraja

(3). Nisbiy namlik: 85% dan oshmasligi kerak

(4). Atmosfera bosimi: 86~106Kpa

(5). Atrofda kuchli tebranish yo'q

(6). To'g'ridan-to'g'ri quyosh nuri yoki boshqa issiqlik manbalari

(7). Tabiiy drenaj: Drenaj trubkasi o'rtada ko'tarilmasligi kerak va uyning zamini juda moyil bo'lmasligi kerak.

Temp Cycle Chamber juda ko'p model va moslashtirishni qo'llab-quvvatlaydi:
