Mahsulotdan foydalanish

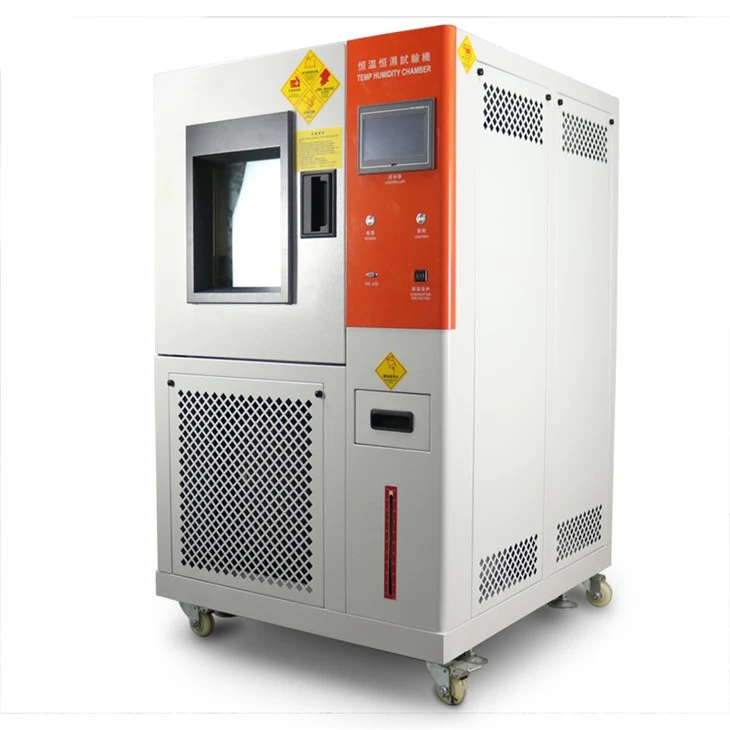

Portlash vositasi sinov kamerasiHarorat va namlikni tartibga soladigan uskuna - bu doimiy harorat va namlik sinov palatasining rivojlangan versiyasi. Odatda ushbu tizimlarning hamkorligidan boshqarish tizimi, isitish tizimi, sovutish tizimi, namlik tizimi, erishitirish tizimi va boshqalardan iborat. Sinov kamerasi harorat va namlik oralig'ida barqaror ishlashi mumkin.
Sinov palatasi harorat va namlik qiymatini qabul qiladi, bu harorat va namlik qiymatini sinovdan o'tkazishi mumkin, ular sinov jarayonini yanada ishonchli va aniqroq qiladi. Elektron komponentlar, tibbiy asbob-uskunalar va boshqalar kabi yuqori harorat va namlikni talab qiladigan ba'zi mahsulotlar uchun doimiy harorat va namlik palatasi ajralmas uskuna hisoblanadi.
Ariza
Materiallar testi: Portlash vositasi - portlash kamerasi spektakl, chidamliligi va materiallarning moslashuvchanligini sinab ko'rish uchun har xil harorat va namlik sharoitlarini taqlid qilishi mumkin. Masalan, yuqori haroratda turli xil materiallarning deformatsiyasi sinov kamerasining harorat va namligini sozlash orqali sinovdan o'tkazilishi mumkin.
Elektron mahsulotni tekshirish: yuqori harorat va namlikni talab qiladigan ba'zi elektron mahsulotlar uchun, masalan, keng tarqalgan mobil telefonlar, kompyuterlar va boshqalar kabi turli xil ekologik sharoitlarda, portlash-sinov palatalaridan foydalanish mumkin. Masalan, telefonning javobi va ishlashi normal ekanligini kuzatish uchun sozlash va namoyon bo'lish uchun harorat va namlik o'rnatilishi mumkin.
Avtomatik komponent sinovi: Avtomatika ishlab chiqarish jarayonida avtotransport vositalarining ishlashi va mustahkamligini tekshirish uchun portlashning asl qismlaridan foydalanish mumkin. Masalan, ma'lum bir komponent sinov kamerasiga joylashtirilishi mumkin va uning turli xil muhitdagi o'zgarishlar har xil harorat va namlik bilan uning ishonchliligi va chidamliligini baholash uchun turli xil harorat va namlik sharoitlari ostida kuzatilishi mumkin.
Palataning tanasi tuzilishi
Sovuq harorati palatasi CNC dastgohlari, chiroyli ko'rinishi va oson ishlashi uchun reaktsiya bo'lmagan ishlov beriladi. Palataning ichki qobig'i yuqori navli zanglamaydigan po'latdan yasalgan (SS304) oyna paneli va tashqi qobig'i tashqi ko'rinish va tozalikni oshiradi.
Kuzatuv derazasi kamerani yoritadi va isitish elementida o'rnatilgan egilgan stakan kamera sharoitlarini istalgan vaqtda toza kuzatish imkonini beradi. U 50 mm diametrli sinov teshigi bilan jihozlangan, bu tashqi sinov shnuri yoki signal chizig'i uchun ishlatilishi mumkin.
Sovutish tizimi
Portlash vositalarining sovutish tizimining sovutish tizimi kompressor, kondensator, gazleshi va evaporator tarkibiga kiradi.
Sovutgichni siqish bosqichida kompressor tomonidan siqilgan va keyin yuqori bosimli va yuqori harorat holatiga aylantirilgan. Ushbu jarayon kuch sarflaydi, natijada egilgan haroratning ko'payishi.
Kondensatsiya bosqichiga kirish, yuqori haroratli sovutgich kondensiv orqali o'tib, atrofdagi muhit bilan isotermal issiqlik birjasi bilan og'riydi. Ushbu jarayon davomida muzlatgich asta-sekin soviydi va yuqori bosimli suyuqlikka aylanadi.
Keyingi bir bosimli suyuqlik sovutish joyi atrofdagi suyuqlik varaqasini keskinlik va haroratning pasayishiga olib keladi va past harorat va past bosimli ho'l bug'ga aylanadi.
Nihoyat, bug'lanish bosqichida nam bug'lash suvi bilan kiradi va havodan issiqlikni havo yoki sinov namunasidan chiqaradi, shu bilan ularning haroratini kamaytiradi. Yuqori tsiklni to'ldirib, bug'langan gaz yana kompressorga kiradi.
Texnik spetsifikatsiya
|
Model |
B-th -80 (A~G) |
B-th -150 (A~G) |
B-th -225 (A~G) |
B-th -408 (A~G) |
B-th -608 (A~G) |
B-th -800 (A~G) |
B-th -1000 (A~G) |
|
Wxhxd (sm) ning ichki qismida |
40x50x40 |
50x60x50 |
50x75x60 |
80x85x60 |
80x95x80 |
100x100x80 |
100x100x100 |
|
Tashqi o'lchamdagi wxhxd (sm) |
95x145x105 |
105x175x97 |
115x190x97 |
135x185x120 |
145x185x137 |
145x210x130 |
147x210x140 |
|
Harorat oralig'i |
0 ilmiy darajasi ~ {1}} |
||||||
|
Namlik oralig'i |
20% ~ 98% RH (10% {{{{{-98% RH / 5% ~ 98% RH ma'lum bir shartdir) |
||||||
|
1. Harorat oralig'i |
-80 ilmiy darajasi ~ {1}} |
|
|
2. Namlik oralig'i |
20%R.H ~ 98%R.H |
|
|
3. Namp energiyasini va namlik jadvali |
|
|
|
4. Haroratning og'ishi |
± 2 dan kam yoki unga teng. 0 ilmiy darajadir (yuk yo'q, doimiy holat) |
|
|
5. Samarali qaror |
0. 1 daraja |
|
|
6. Yolg'izlik bir xillik |
± 2 darajadan kam yoki teng (yuk, doimiy holat yo'q) |
|
|
7. namlik tebranishi |
±1.0%R.H |
|
|
8. Namlik og'ish |
± 2% RH ga qaraganda kam yoki teng |
|
|
9. Namlik bir xilligi |
>75% RH: ± 2-3% RH;<75%RH: ≤±3-5%RH (humid heat type only) |
|
|
10. Namlik o'lchamlari |
1.0%R.H |
|
|
11. Isitish vaqti |
3 ~ 5 daraja / min (chiziqli bo'lmagan yuklanmagan) |
|
|
12. Sovutish vaqti |
0. 7 ~,2 daraja / min (chiziqli bo'lmagan yuklanmagan) |
Operatsion ko'rsatmalar
1, uskunalarni tayyorlash ishlari
Tashqi ko'rinishi: asosiy vazifa portlashning isbotlangan sinov palatasining ko'rinishini sinchkovlik bilan tekshirish va kameraning tanasi shikastlanmaganligini tasdiqlaydi.
Ichki tozalash inspektsiyasi: Qurilmani oching va uning toza va tartibsizligini ta'minlash uchun ichki bo'shliqni tekshiring, hech qanday qoldiq yoki chang qoldiqsiz.
Elektr shnuri tekshirish: Tarmoq simini sinchkovlik bilan tekshiring, ularning paydo bo'lishi buzilmagan, yoriqlarsiz, yoriqlarsiz yoki deformatsiyalarsiz, xavfsiz quvvatni ta'minlaydi.
Uskunani oqilona joylashtirish: barqaror joylashishni tanlang, uskunalarni to'g'ri joylashtiring va yaxshi issiqlikni buzishni ta'minlash uchun uskunalar atrofida hech qanday to'siqlar mavjud emasligini ta'minlang.
2, Ishga tushirish jarayoni
Elektr tarmog'ini ulang: Tarmoq simini to'g'ri rozetkaga joylashtiring, so'ngra qurilmani elektr tugmachasini yoqing. Bu vaqtda qurilma kutish holatini kiritishi kerak.
O'z-o'zini sinab ko'rish uchun quvvat: Quvvat tugmasini bosing va qurilma darhol o'z-o'zini tekshirish dasturini boshlaydi, agar ular normal holat bo'lsa, ularni tasdiqlash uchun avtomatik ravishda tekshirish.
Ishlashga tayyor: O'z-o'zini tekshirish jarayoni muvaffaqiyatli tugaganidan so'ng, qurilma kutish rejimiga qaytadi va sinov boshlanishini kutadi.
3, parametrini sozlash qadamlari
Harorat va namlikni belgilash: eksperimentning o'ziga xos talablariga asoslanib, kerakli harorat va namlik qiymatlari uskunalar yoki sensorli ekranda harorat va namlik qiymatlarini aniq o'rnatilishi mumkin.
Sinovni boshlash: Parametr sozlamalarini tugatgandan so'ng, stavkani darhol boshlaydi va talablarga javob beradigan sinov muhitini yaratish uchun harorat va namlikni avtomatik ravishda sozlaydi.
4, Amaliyot monitoringi asosiy nuqtalari
Real vaqtni tomosha qilish: tajriba davomida qurilmaning displey ekranida yoki monitoring dasturi joriy harorat va namlik qiymatini, shuningdek real vaqt rejimida uskunaning umumiy ishlash holati.
Noto'g'ri ishlov berish: Qurilmaning nosozlik yoki g'ayritabiiy ish holati aniqlansa, sinov darhol to'xtatilishi kerak va professional texnik xizmat ko'rsatish xodimlari uni boshqarish uchun o'z vaqtida bog'lanishlari kerak.
5, tajriba operatsiyasining tugashi
Ishlatishni to'xtating: eksperiment tugagandan so'ng uskunalarni to'xtatish uchun STOP tugmasini bosing.
Quvvatni o'chiring: Qurilmani o'chiring, tarmoq simini elektrdan uzing va keyin qurilmaning ichki va changini olib tashlash uchun qurilmani tozalang.
